проект одноэтажного дома с шатровой крышей GRAF B

Оригинальный

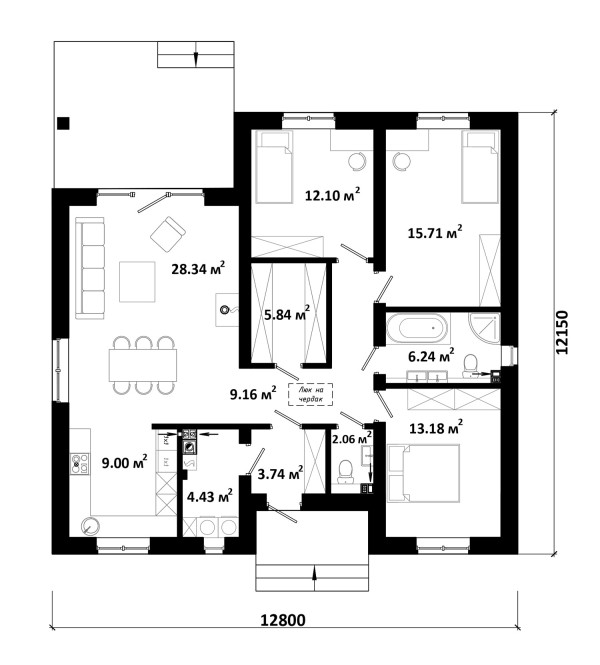

Зеркальный

Общая площадь: 110 м

Площадь первого этажа: 110 м

Площадь котельной: 4,7 м

Материал стен: Газосиликат

Материал перекрытий: Деревянные балки

Материал кровли: Черепица

Окна и двери: Из каталога

Площадь кровли: 222 м

Тип кровли: Шатровая

Угол кровли (град.): 25-30

Высота в коньке: 6,4 м

Тип отопления: Газовый котел

Площадь застройки: 165 м

Размеры участка: 18,8 х 21,15 м

Строительный объем: 617 м

Срок подготовки проекта: 3-4 дня

Строительство: ~ 253 000 BYN Материалы и работы по следующим этапам:
- подготовка участка (снятие плодородного грунта)
- устройство ленточного фундаментов (без коммуникаций)
- возведение стен и перегородок
- устройство перекрытий
- устройство монолитных поясов и перемычек
- монолитная лестница (для 2-х этажных)
- монтаж стропильной системы
- устройство кровли (ЗАБУДОВА, утепление 20 см)
------------------------------------------------
ВНИМАНИЕ! Данная стоимость является ориентировочной и не может расцениваться как коммерческое предложение.

Архитектурный проект 800 BYN - Размещение дома на участке
- Копии документов на землю (предоставляется заказчиком)
- Пояснительная записка
- План подвала (если есть)
- План первого этажа
- План мансардного (второго) этажа
- Фасады в осях (при необходимости цветовые решения)
- Разрез (один или более)
------------------------------------------------
ВНИМАНИЕ: скидка на Архитектурный раздел предоставляется при заказе строительного проекта

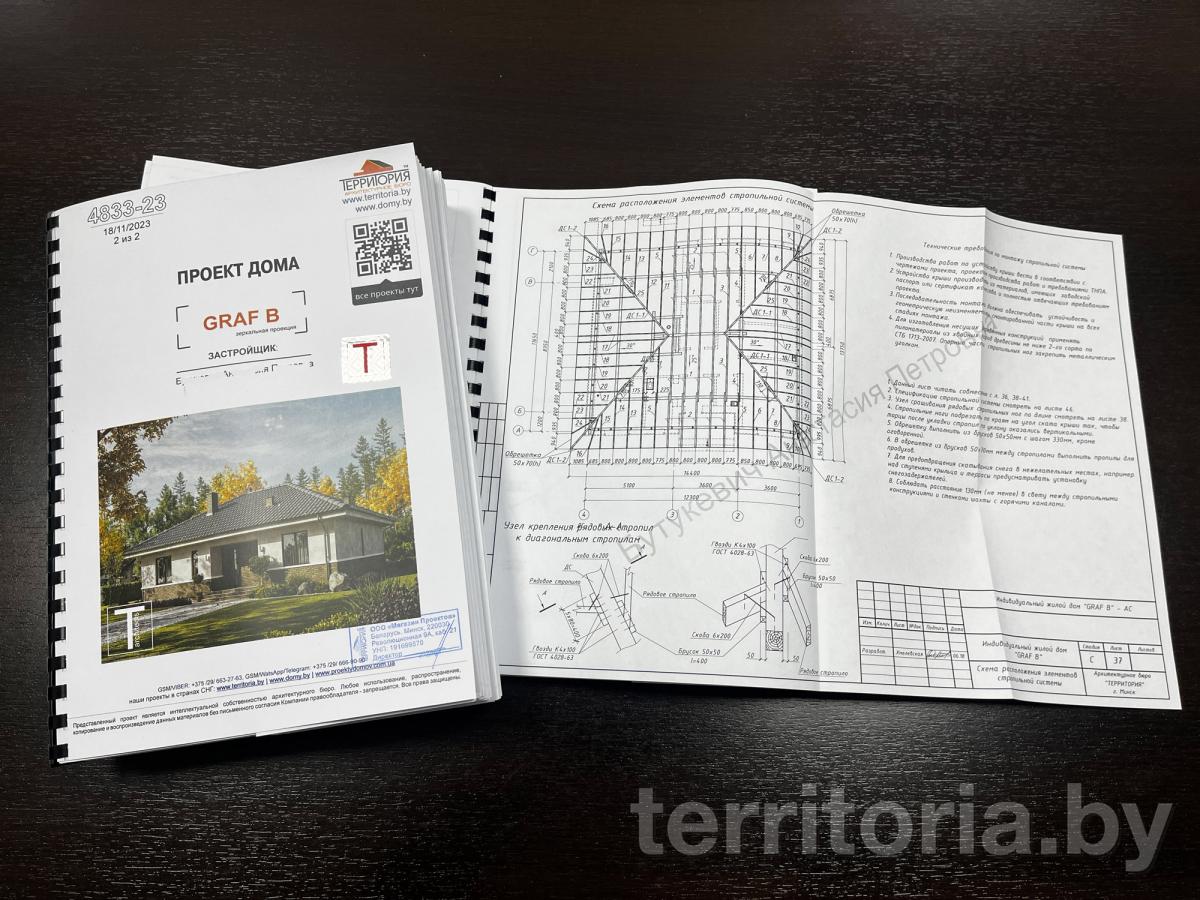

Строительный проект 1200 BYN - План фундаментов
- Разрезы фундаментов
- Поэтажные кладочные планы
- Планы перемычек
- Планы монолитных поясов
- Конструкция перекрытий
- Конструкция лестницы
- Конструкции стропильной системы
- Детали и отдельные узлы
- Спецификация арматуры
- Спецификация стропильной системы
- Спецификация используемых материалов

Проект сетей 500 BYN - Отопление
- Вентиляция
- Водоснабжение
- Канализация
- Электроснабжение

Стоимость проекта:

2500 BYN

ЗАКАЗАТЬ ПРОЕКТ

Планы этажей

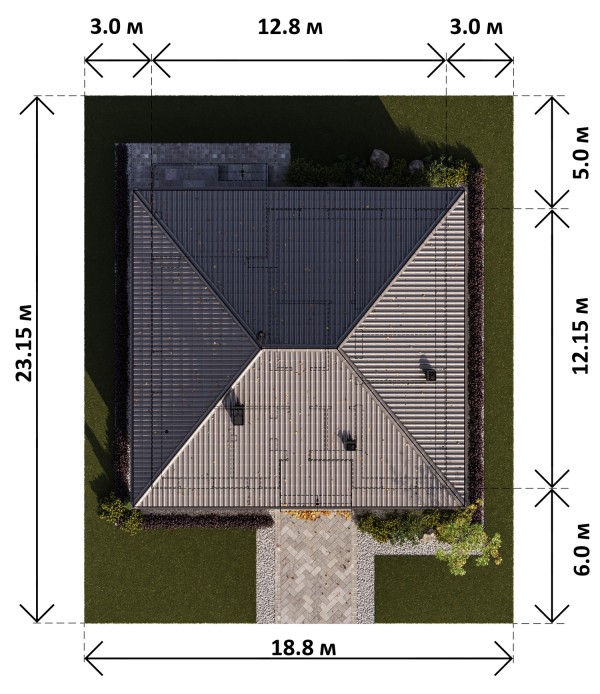

План на участке
3D-модель
Фасады
Описание
Обсуждение ()

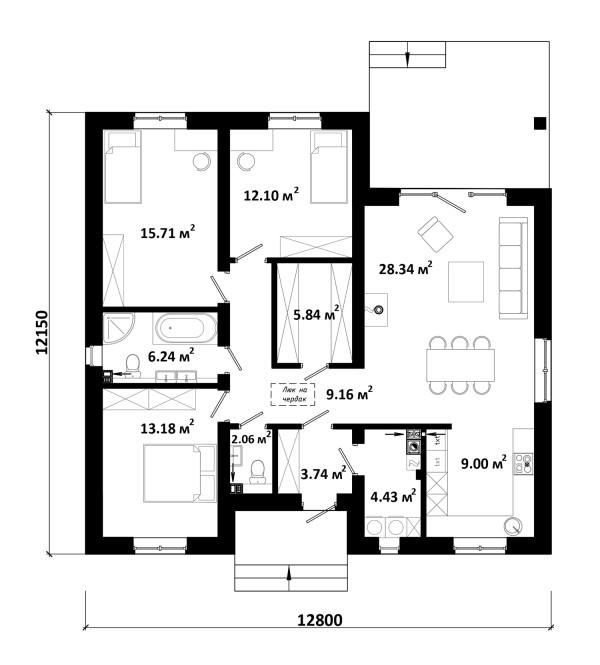

План первого этажа

План первого этажа

Комментарии ()

Марина 26 октября 2023, 08:22 # ↓ 0

Отличная планировка) Не хватает только кладовой на кухне)

ответить
Виталий 29 мая 2024, 13:27 # ↓ 0

Добрый день! Подскажите, замена газового на твердотопливный котел повлияет на проект?

ответить
1. ТЕРРИТОРИЯ 29 мая 2024, 13:52 # ↑ ↓ 0

  В целом — нет, не повлияет. Лишь бы сам котел влез в помещение)))

  ответить
Иван 06 июля 2024, 19:33 # ↓ 0

Здравствуйте! Подскажите, возможно ли в этом проекте изменить потолочное перекрытие на газоблок, и какая будет цена на проект?

ответить
1. ТЕРРИТОРИЯ 07 июля 2024, 10:05 # ↑ ↓ 0

  Добрый день!
  А что это за перекрытия такое «газоблок» ???

  ответить
Александр 23 октября 2024, 07:21 # ↓ 0

Добрый день. В этом проекте идет 2 (два) монолитных пояса?

ответить
1. ТЕРРИТОРИЯ 23 октября 2024, 12:01 # ↑ ↓ 0

  Добрый день!
  Да, как и в первом проекте серии GRAF — 2 монолитных пояса.

  ответить
Добрый день. Подскажите, можно увеличить размер котельной, чтобы объем помещения был по итогу не менее 15м3 (такие тех.требования для установки котла). 18 января 2025, 12:23 # ↓ 0

juliachs.80@mail.ru

ответить
Юлия 18 января 2025, 12:23 # ↓ 0

Добрый день. Подскажите, можно увеличить размер котельной, чтобы объем помещения был по итогу не менее 15м3 (такие тех.требования для установки котла). Как можно заказать проект в Россию

ответить
1. ТЕРРИТОРИЯ 29 января 2025, 12:18 # ↑ ↓ 0

  Добрый день!
  Можно немного перегородки подвинуть — решаемо. Обращайтесь)

  ответить
Наталья 16 июля 2025, 15:06 # ↓ 0

Добрый день, какие варианты фундамента возможны в данном проекте? Например свайно-ростверковый?

ответить
1. ТЕРРИТОРИЯ 18 июля 2025, 11:46 # ↑ ↓ 0

  Добрый день!

  Да, под этот проект есть вариант свайного-ростверкого фундамента. но для его точной «настройки» нужны геологические изыскания.

  Обращайтесь…

  ответить
Наталья 16 июля 2025, 15:06 # ↓ 0

Какие варианты фундамента возможны в данном проекте? Возможен ли свайно-ростверковый?

ответить
1. ТЕРРИТОРИЯ 13 августа 2025, 10:19 # ↑ ↓ 0

  Да, по результатам геологии мы можем предложить вам свайно-росверковый или плитный фундамент.

  ответить
Алексей 28 июля 2025, 20:17 # ↓ 0

Здравствуйте! Можно ли выполнить данный проект в керамзитобетоне?

ответить
1. ТЕРРИТОРИЯ 13 августа 2025, 10:19 # ↑ ↓ 0

  Добрый день!
  Да — блоки можно заменить на керамзитобетонные — в процессе строительства.

  ответить

Написать комментарий

Новая версия популярного проекта дома.

Этот проект -продолжение серии популярного проекта GRAF — на этот раз без углового окна на кухне. В остальном это точная копия всем полюбившегося бестселера.
